襄阳西排子河水库除险加固工程

西排子河水库枢纽由大坝、正常溢洪道、输水涵管(东、中、西 一、西二)及欢颜寺、新欢颜寺两座水电站等建筑物组成。各建筑物具体情况分述如下：
(1)大坝主坝

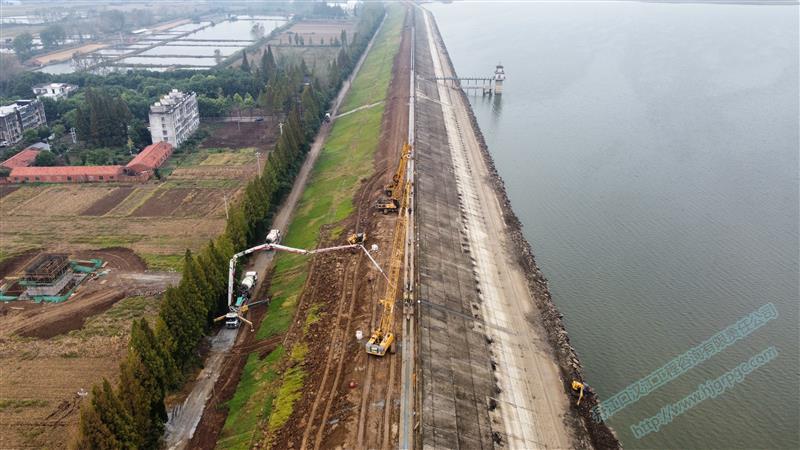

大坝为均质土坝，坝顶高程为117.00m, 坝顶宽6.0m, 主坝 坝顶总长3075m,  最大坝高30.1m,  坝顶设有砼防浪墙，墙顶高 程118.20m, 最大墙高1.2m。上游坡脚为干砌石平台，平台顶高 程为102.00m, 垂直于坝轴线方向，水平长度12m, 边坡1:2,干砌石范围为桩号0+050~1+045,共长995m。

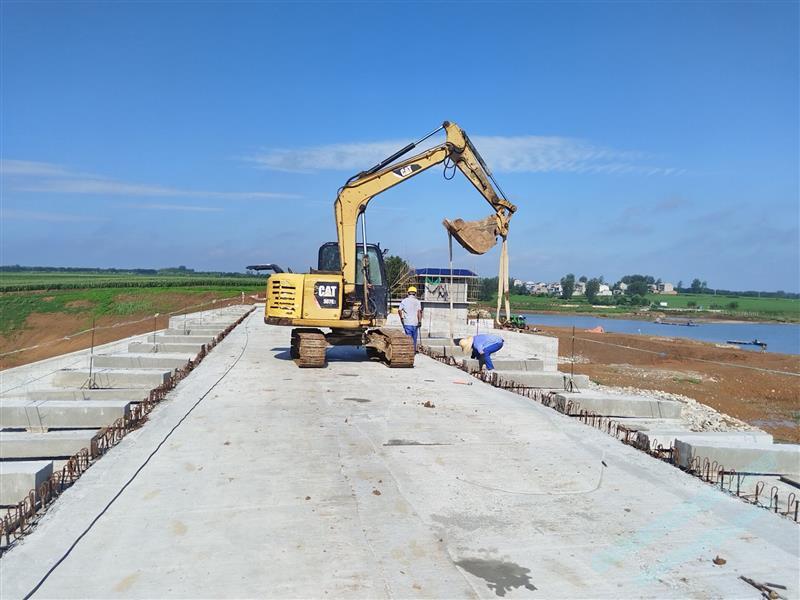

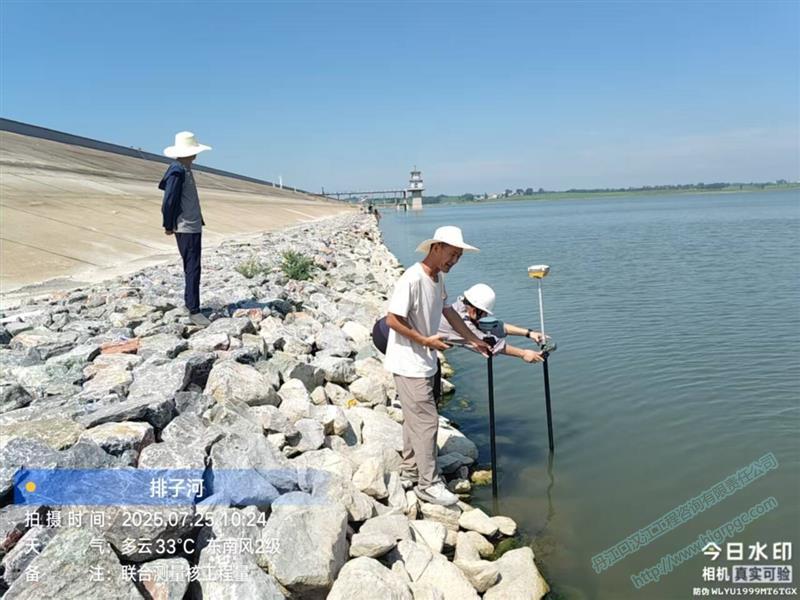

大坝上游坝坡设有两级平台，上游坝坡坡比从上至下分别为1:2.7、1:2.7、1:3.0,第一级平台宽2.0m, 高程为104.30m,第二级平台宽2.0m,高程为109.60m; 上游坝坡脚槽102.00m以 上采用砼面板护坡，护砌顶高程117.00m;以下采用干砌石护坡。 下游坝坡设有一级平台，平台高程110.00m, 平台宽为2.0m, 坡比1:2.5~1:3.6;下游坝坡采用草皮护坡，坡脚设有排水沟。
(2)大坝副坝
副坝(溢洪道右岸)长76m, 上游坡坡比1:5.5,上游坡脚设有一重力式挡土墙，墙后填土，挡土墙顶高程110.50m,墙高4.8m(包括基础埋深1.5m), 坡面为混凝土护坡，护坡厚度0.2m, 挡土墙顶宽0.5m, 墙背边坡比1:0.4。溢洪道右岸下游坡出现2处滑坡，处理后下游坡有一级平台，平台高程107.5m,平台以上坡比1:2.5,平台以下边坡1:3.6。滑坡体下游坡平台内侧及斜坡坡脚各设有一条排水明沟，断面尺寸30×50cm, 纵坡比降i=1/200, 混凝土结构，在坝脚汇入电站尾水渠；纵向每30m设有一道纵向排水沟，断面尺寸30×30cm, 混凝土结构。排水明沟总长1164m。
(3)溢洪道

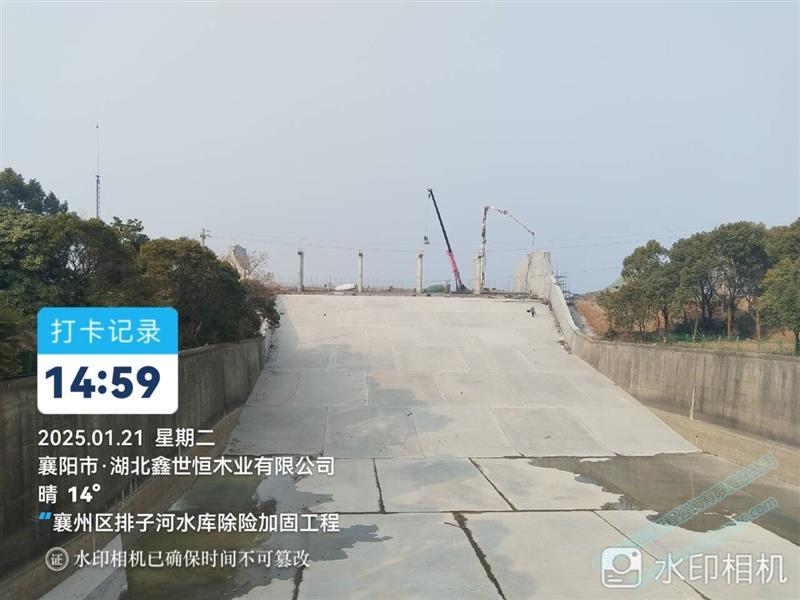

溢洪道位于大坝右坝肩，为开敝式空腹无闸控制克——奥型实用堰，堰顶高程 111.80m，堰顶净宽 66m。溢流堰内设有宽 2m、高 3m 的廊道，两端设有观测竖井及工作房。泄槽段为砼衬砌，过流断面为底宽渐变矩形断面，底宽由 66m 变为 40m，纵坡1:4.75，泄槽段后设一级消力池，采用底流消能，池宽 40m。消力池后接海漫段，过流断面为底宽渐变矩形断面，底宽由 40m 变34 为 47.5m，溢洪道原设计 100 年一遇洪水过流能力为 384m3/s。溢洪道尾水渠整治长度为 300m，横断面为梯形，底宽 47.5m，边坡 1:2.5，衬砌高度 7m，纵坡 1/2000，混凝土衬砌，底板厚 0.2m，边坡衬砌厚度 0.15m。溢洪道海漫段末端设有一座跨溢洪道交通桥，3 跨布置，跨径均为 16m，桥面净宽 4.5m，中墩和两侧桥台 均为重力式结构。
非常溢洪道位于大坝左岸，已封堵
(4)输水涵管，共4座

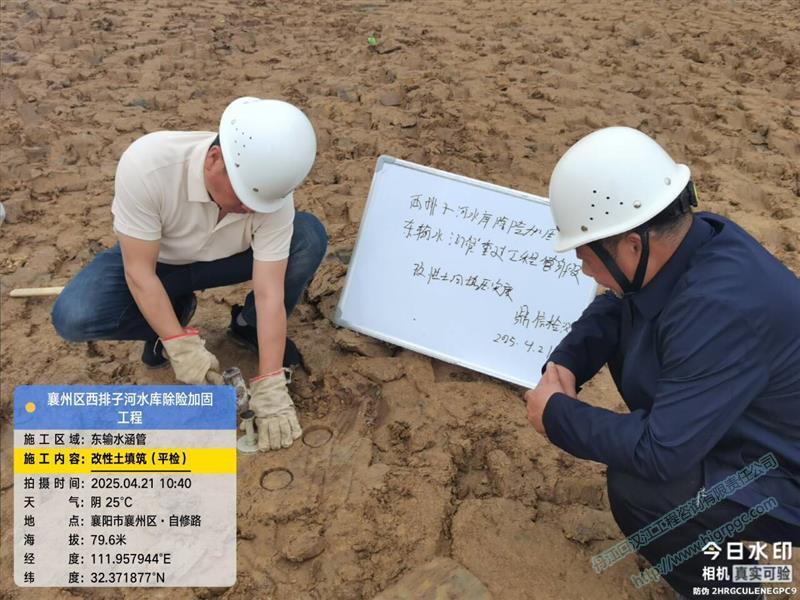

东输水管位于大坝左端，是引丹灌区四干渠渠首，管身为城门洞形钢筋混凝土结构涵洞，进口底板高程106.0m, 设有钢筋混凝土四柱框架式闸室，配有一套3.5×2.5m(宽×高)平面钢闸门和30T 螺杆式启闭设备，设计输水流量为20.0m3/s。
中输水管位于大坝中段，为水库低干渠渠首，原设计为城门洞形钢筋混凝土结构涵洞，1979年建排子河电站时，改建为内衬钢管、四周喷水泥浆锚固、内径1.5m圆形断面，进口底高程为100.0m, 设有钢筋混凝土竖井式封闭闸室，配有工作闸门和检修闸门各1扇，均为2.5×2.5m 平面钢闸门，启闭设备为30T、15T螺杆式启闭机各1台，设计流量8.0m3/s。
西一输水管(老欢颜寺电站)位于大坝右端，原设计为城门洞形钢筋混凝土涵洞，1991年建欢颜寺水电站改造为内衬钢管四周喷水泥浆锚固的圆形断面，内径1.8m,进口底高程为106.0m,设有钢筋混凝土四柱框架式闸室，配有一套3×2.2m(宽×高)平面钢闸门和一台30T 螺杆式启闭设备。设计输水流量16.0m3/s。
西二输水管(新欢颜寺电站取水口)位于老欢颜寺电站右侧，2013年新建，进口为箱涵钢筋混凝土涵洞，尺寸为4.66×2.46m,进口底高程为105.77m, 设有钢筋混凝土四柱框架式闸室，配有工作闸门和检修闸门各1扇，均为4.66×2.8m 平面钢闸门，启闭设备均为50T手电两用螺杆式启闭机，设计流量22.0m3/s。
(5)水电站
排子河、老欢颜寺两座水电站分别建在中、西一输水管出口处，均为坝后式水电站，装机容量分别为2×250、2×630kW, 分别于1980年、1993年建成投产，年平均发电量为196.9万 kW·h。目前排子河电站已废弃，老欢颜寺电站经增效扩容改造后装机为2×950kW, 为立式水轮机组；新建新欢颜寺电站装机为1×3200kW, 为立式水轮机组；两座水电站总装机容量为5100kW, 电站尾水均排入溢洪道尾水渠。
